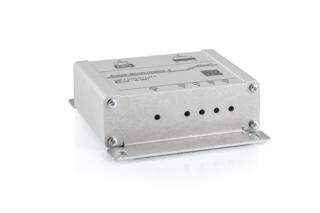

Audioschakelmodule 2



Zowel noodhulppersoneel alsook andere mensen die op de weg diverse werkzaamheden uitvoeren hebben soms de taak om het publiek te informeren en te waarschuwen. Dit kan bijvoorbeeld nodig zijn voor civiele bescherming, in het verkeer of in het algemeen in noodsituaties. In de regel is de toespreekfunctie alleen mogelijk via een microfoon, die is aangesloten op de luidsprekers van een elektrisch sirenesysteem.

Als het gewenst is om nog meer audio- frequentie-bronnen te kunnen gebruiken, zijn dit vaak allerlei soorten van media: MP3-speler, PC, smartphone/mobiele telefoon, tweede microfoon, radio met CD/USB-stick/SD-kaart.

De ASM 2 is de interface naar het elektrisch sirenesysteem of de versterker voor toespreekfunctie. De audiobronnen worden geselecteerd via een CiA447-compatibele bedienunit, vanuit de ASM 2 naar de audiofrequentie-ingangen van de versterker geleid en via de drukkamerluidsprekers afgespeeld. Daarnaast biedt de ASM 2 de mogelijkheid een 10 seconden audio op te nemen, die oneindig herhaald of afgewisseld met de sirene kan worden afgespeeld (voorbeeld: 'Rettungsgasse bilden' in Oostenrijk). Tijdens de ontwikkeling werd veel aandacht besteed aan de flexibiliteit en kwaliteit van de signaalverwerking van de audio- frequentie-bron.



FUNCTIES:

  • Schakelt tussen maximaal 4 audio-frequentie-bronnen + 2 PTT-microfoons
  • Bronselectie, opname / afspelen van toespreekfunctie en volumeregeling via CAN-bedienunit
  • Activering van de audio-frequentie-bronnen via kabel of via automatische niveaudetectie



PRODUCTKENMERKEN:

  • CiA447-component
  • Gebruik met TFV 6x4 12 V / 24 V
  • Elektrische aansluiting op het bedradingsschema van de TFV 6x4, bediening met HBE 300 (geïntegreerde microfoon + push-to-talk) of BE 3xx + staafmicrofoon
  • Twee mute-uitgangen
  • Instellen van de basisvolumeniveaus van de audio-frequentie-bronnen op het apparaat



Hänsch

  • (1) Buitenluidsprekers: hier 2x DKL 604
  • (2) CAN-bedienunit: hier HBE 300
  • (3) Audio-frequentie-bron: hier Tetra digitale radio scanner (aansluiting via radio-binnenluidspreker)
  • (4) Audio-frequentie-bron: hier USB-/SD-aansluiting van de radio
  • (5) 2. Microfoon: hier staafmicrofoon
  • (6) Audio-frequentie-bron: hier MP3-speler
  • (7) CAN-bedienunit: hier BE 304
  • (8) Versterker TFV 6x4



Toepassingsmogelijkheden in het getoonde commandovoertuig:

Vanuit de bestuurderscabine:

A1:

  • Toespreekfunctie
  • Boodschap voor toespreekfunctie opnemen
  • Boodschap via toespreekfunctie afspelen
  • Toespreekfunctie en sirene afwisselend weergeven
  • Selectie van audio-frequentie-bron of volumeregeling via HBE 300



  • A2: Selectie en weergave van radioboodschappen van de radio scanner (er kan extra apparatuur nodig zijn) naar buiten.
  • A3: Weergave van bestaande MP3-audio-opnames naar buiten.



Vanaf het radiocommunicatiestation:

  • A4: Toespreekfunctie
  • A5: Weergave van bestaande MP3-audio-opnames naar buiten
  • A6: Selectie van audio-frequentie-bron of volumeregeling via BE 304
